Geschützter Durchgang zum Garten
Für dieses Projekt ging es praktisch nur einen „Steinwurf“ entfernt. In Krefeld-Hüls sollte in zwei Bauabschnitten eine hochwertige Überdachung geschaffen werden. Made in Germany.
☝️Aufgabenstellung: Ein 7×3 Meter Terrassendach mit statischer Verstärkung, um eine freistehende Lösung zu schaffen. Die Dacheindeckung soll aus edlem Milchglas bestehen.
📄Baumaße
Breite (Außenmaß): 7000 mm
Tiefe (Außenmaß): 3000 mm
Wandprofil (UK): 2650 mm
Durchgangshöhe: 2200 mm
Dachsparren: 11 Stk.
– Gestellfarbe: Anthrazit
– Milchglas (8 mm)
– Innen-liegende Regenrinne mit Entwässerung
– Deutsche Fertigung nach DIN EN1090
– Inklusive Typenstatik für alle deutschen Schnee- und Windlastzonen
3 Stützen
Vierkantrohre aus Aluminium mit hoher Tragfähigkeit. Durch Verstärkungen ist es unter Umständen möglich weniger Stützen zu verbauen.
Position Achsmaß:
1. Stütze: 55 mm
2. Stütze: 4000 mm
3. Stütze: 6945 mm
– Maße: 110×110 mm, Länge: 3000 mm
– Platzierung unter der Rinne/dem Statikträger
– Vorbereitet für die Befestigung in/auf ein Fundament
Stützen (Wandseite)
Vierkantrohre aus Aluminium mit hoher Tragfähigkeit. Durch Verstärkungen ist es unter Umständen möglich weniger Stützen zu verbauen.
Position Achsmaß:
1. Stütze: 55 mm
2. Stütze: 3500 mm
3. Stütze: 6045 mm
– Maße: 110×110 mm, Länge: 3500 mm
– Platzierung unter dem Statikträger
– Vorbereitet für die Befestigung in/auf ein Fundament
6 Betonfundamente
Gegossene Betonfundamente für die sichere Befestigung der Stützen.
– inklusive Aushub (Bereiche sind vorab bauseits freizulegen und nachträglich wieder zu schließen)
– Galabeton für die schnelle Antrocknung
– Erdentsorgung bauseits
Entwässerung
Innenliegende Entwässerung durch eine der vorderen Stützen.
Stütze: Ohne Angabe
Position: Ohne Angabe
Führung: Ohne Angabe
Beleuchtung
LED Spots integriert in Dachsparren.
Anzahl: 12
Aufteilung: Ohne Angabe
– Warmweiß
– Steuerung: Somfy IO Funksteuerung
– Dimmbar

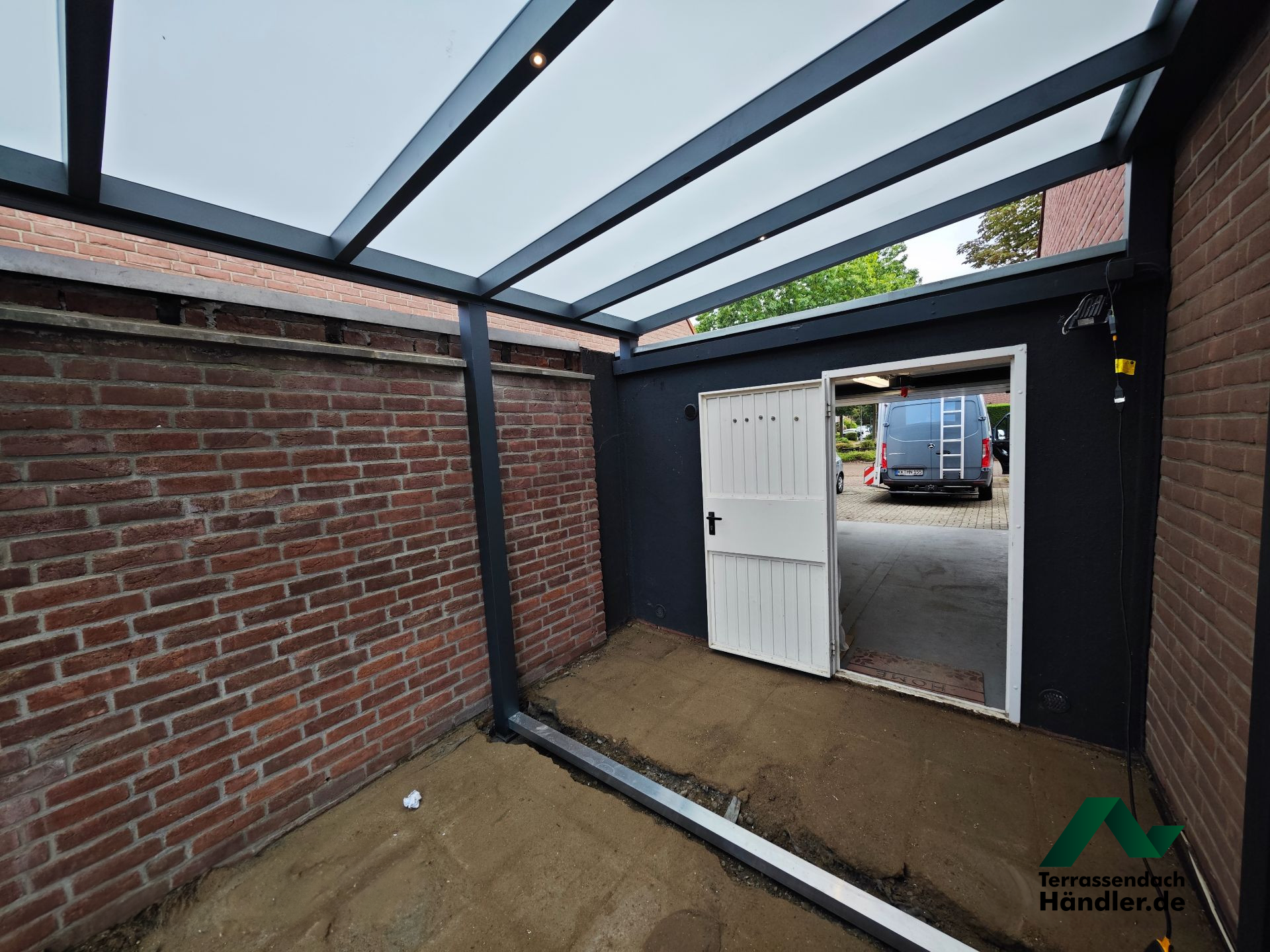

3 Unterkonstruktionen (Glasschiebewand/Seitenfenster)
Aluminiumprofile als Anschlussmöglichkeit für eine Glasschiebewand oder ein Seitenfenster.
– Zum Ausgleich von Terrassengefällen
– Befestigung auch auf Streifenfundament (Estrich) möglich
– Für den Einsatz auf filigranen Terrassen
– Erdentsorgung bauseits
– Bodenarbeiten sind bauseits auszuführen
– Pressblank (silber ohne Beschichtung). Beschichtung gegen Aufpreis
Keilfenster (spitz zulaufend)
1 Keilfenster (spitz zulaufend)
Individuell gefertigtes, auf Gehrung geschnittenes Keilfenster mit Echtglas.
Position: links
Breite: 3000 mm
Höhe: 450 mm, spitz zulaufend
– Gestellfarbe: Anthrazit
– umlaufender Rahmen aus Aluminium
– Verbundsicherheitsglas (Klarglas)
– mit Innen- und Außendichtung
– zur Vorrichtung für feste Seitenfenster und Schiebetüren
1 Keilfenster (spitz zulaufend)
Individuell gefertigtes, auf Gehrung geschnittenes Keilfenster mit Echtglas.
Position: rechts
Breite: 3000 mm
Höhe: 450 mm, spitz zulaufend
– Gestellfarbe: Anthrazit
– umlaufender Rahmen aus Aluminium
– Verbundsicherheitsglas (Milchglas)
– mit Innen- und Außendichtung
– zur Vorrichtung für feste Seitenfenster und Schiebetüren
Glasschiebetüren
1 Satz Glasschiebetüren
Schienengeführtes, leichtläufiges Schiebesystem aus Echtglas mit leiser Führung.
Position: links
Parkposition (von außen): Ohne Angabe
Breite: 3000 mm
Höhe: 2200 mm
Schienen/Gläser: 3 Gleise / 3 Gläser (geschliffen und poliert)
– Gestellfarbe: Anthrazit
– Bodenschiene Aluminium eloxiert (E6/EV1)
– Einscheiben-Sicherheitsglas (10 mm)
– Inklusive 2 Edelstahl-Muschelgriffe und Mitnehmer-System
1 Satz Glasschiebetüren
Schienengeführtes, leichtläufiges Schiebesystem aus Echtglas mit leiser Führung.
Position: vorne
Parkposition (von außen): Ohne Angabe
Breite: 3500 mm
Höhe: 2200 mm
Schienen/Gläser: 4 Gleise / 4 Gläser (geschliffen und poliert)
– Gestellfarbe: Anthrazit
– Bodenschiene Aluminium eloxiert (E6/EV1)
– Einscheiben-Sicherheitsglas (10 mm)
– Inklusive 2 Edelstahl-Muschelgriffe und Mitnehmer-System
1 Satz Glasschiebetüren
Schienengeführtes, leichtläufiges Schiebesystem aus Echtglas mit leiser Führung.
Position: rechts
Parkposition (von außen): Ohne Angabe
Breite: 3000 mm
Höhe: 2200 mm
Schienen/Gläser: 3 Gleise / 3 Gläser (geschliffen und poliert)
– Gestellfarbe: Anthrazit
– Bodenschiene Aluminium eloxiert (E6/EV1)
– Einscheiben-Sicherheitsglas (10 mm)
– Inklusive 2 Edelstahl-Muschelgriffe und Mitnehmer-System
